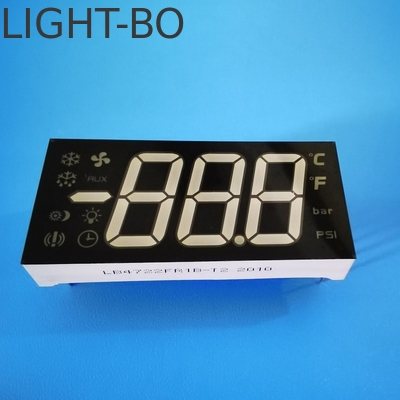

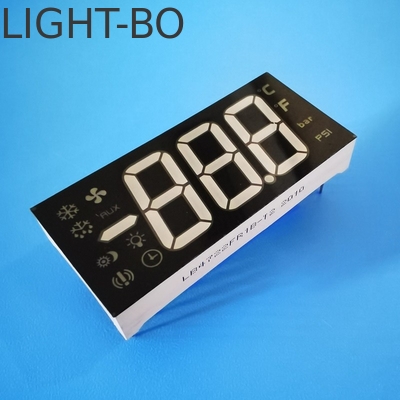

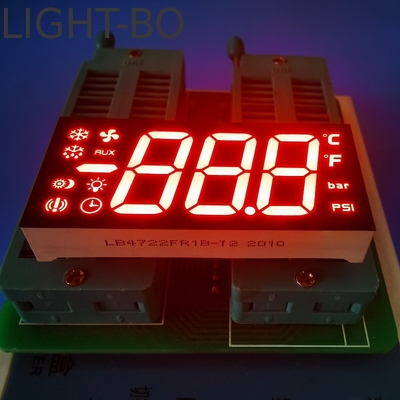

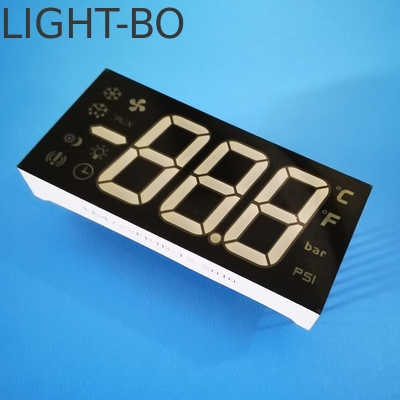

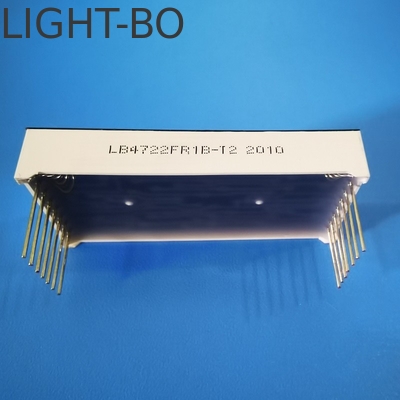

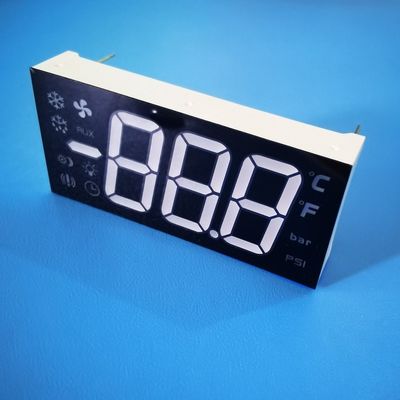

Ультра ярко-красный 3-значный 7-сегментный светодиодный дисплей Общий катод для холодильной панели управления

Сверхъяркий красный 3-значный 7-сегментный светодиодный дисплей с общим катодом для панели управления холодильником

• Внешние размеры: 47 x 22 x 8 мм

•

• Полярность: общий катод

•

• Цвет свечения: Сверхъяркий красный

•

• Длина волны: 620-625 нм

•

• Световой поток: 80-100 мкд

•

• Прямое напряжение: 1,8-2,3 В/светодиод

•

• Прямой ток: 5-10 мА/светодиод

• С желтыми сегментами и черной поверхностью с пленкой

• Цвета свечения: доступны красный, синий, зеленый, белый, янтарный, желтый и оранжевый, многоцветный

• Абсолютные максимальные значения (Ta=25ºC)

  Параметр	Символ	Значения	Единица измерения
  Прямой ток (на кристалл)	Ipm	20	мА
  Обратное напряжение (на кристалл)	Vr	5	В
  Рассеиваемая мощность (на кристалл)	Pm	80	мВт
  Диапазон рабочих температур	Topr	-40~+85	ºC
  Диапазон температур хранения	Tstg	-40~+85	ºC
  Температура пайки (≤3 секунды)	Th	260	ºC



  Код: Желто-зеленый - J

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	30		40	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	569		574	нм



  Код: Янтарный/Желтый -Y

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,5	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	60		80	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	585		595	нм



  Код: Оранжевый -F

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	60		80	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	600		605	нм



  Код: Суперъяркий красный -R

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	50		60	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	630		635	нм



  Код: Сверхъяркий красный -UR

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	80		100	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	625		635	нм



  Код: Чистый зеленый -G

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,6		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	120		180	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	515		525	нм



  Код: Сверхъяркий синий -BH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	120		140	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	460		465	нм



  Код: Сверхъяркий белый -WH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Световой поток	Iv	If=10mA	120		140	мкд
  Цветовая температура светодиода	K	If=10mA	5500	20	6800	K
  Хроматические координаты	X/Y	If=10mA	0,29,0,32		0,30,0,33	нм



• Высокая светоотдача и надежность

• Низкое энергопотребление

• Стабильная работа

• Длительный срок службы

• Простота сборки

• Совместимость с микросхемами

• Сертификат: RoHS

•

• Применения:

• Бытовая электроника, управление кондиционером, индикаторы холодильника, управление холодильником, управление охлаждением, управление отоплением и т. д.

• Бытовая электроника, управление кондиционером, индикаторы холодильника, холодильник
