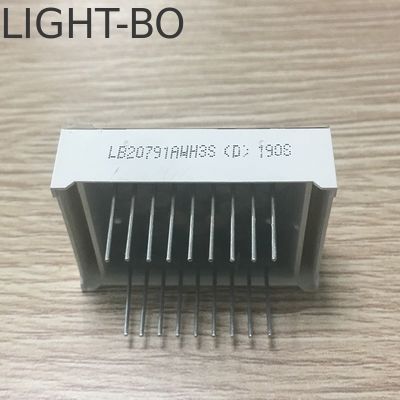

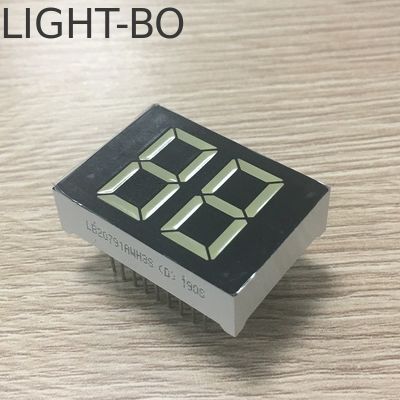

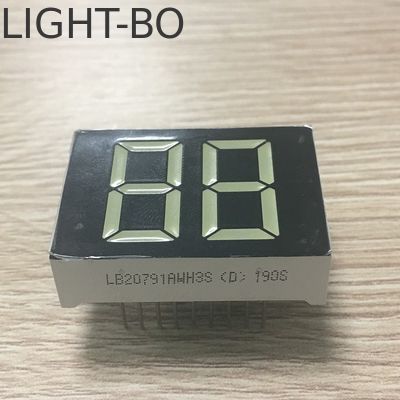

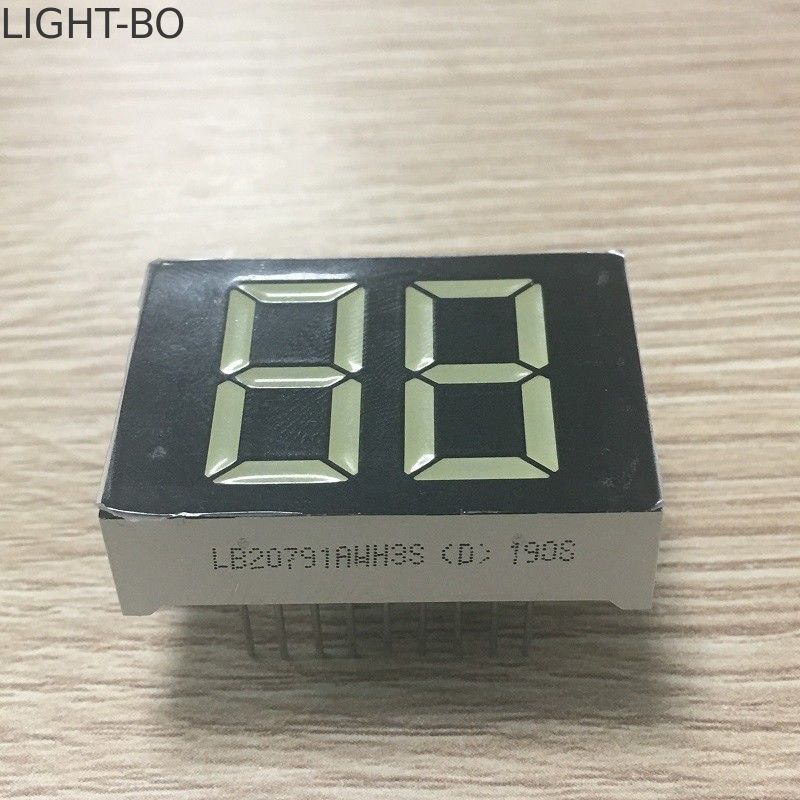

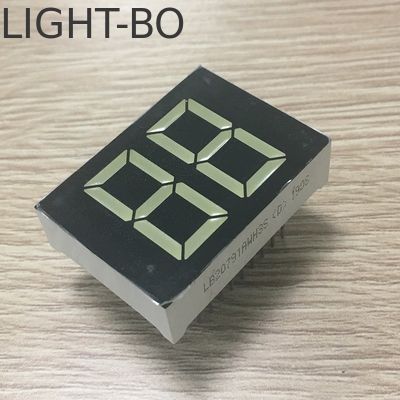

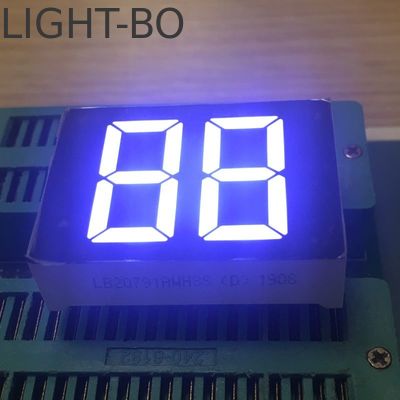

Ультра яркий Красный Общий анод 20 мм Белый 2-значный 7-сегментный светодиодный дисплей

Сверхъяркий красный общий анод 20 мм белый 2-разрядный 7-сегментный светодиодный дисплей

• Индивидуальный двухразрядный 7-сегментный светодиодный дисплей

• Внешние размеры: 35,8*25,8*10 мм

• Высота цифры: 20 мм (0,79 дюйма)

• Полярность: общий анод

• Желтые сегменты, черная поверхность

• Цвет излучения: сверхъяркий белый

• X / Y: 0,29-0,31

• Световой поток: 120-140 мкд

• Прямое напряжение: 2,8-3,2 В/светодиод

• Прямой ток: 5-10 мА/светодиод


• Высокая интенсивность свечения

• Низкое энергопотребление

• Чрезвычайно низкий ток

• Стабильная производительность

• Широкий угол обзора

• Непрерывные однородные сегменты

• Длительный срок службы

• Быстрый отвод тепла

• Совместимость с микросхемами

• Простая сборка

• Соответствует требованиям RoHS

• Абсолютные максимальные значения (Ta=25ºC)

• Параметр	Символ	Значения	Единица измерения
  Прямой ток (на кристалл)	Ipm	20	мА
  Обратное напряжение (на кристалл)	Vr	5	В
  Рассеиваемая мощность (на кристалл)	Pm	80	мВт
  Диапазон рабочих температур	Topr	-40~+85	ºC
  Диапазон температур хранения	Tstg	-40~+85	ºC
  Температура пайки (≤3 секунды)	Th	260	ºC



  Код: Желто-зеленый - J

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	30		40	мкд
  Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	569		574	нм



  Код: Янтарный/Желтый -Y

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,5	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	60		80	мкд
  Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	585		595	нм



  Код: Оранжевый -F

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	60		80	мкд
  Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	600		605	нм



  Код: Суперъяркий красный -R

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	50		60	мкд
  Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	630		635	нм



  Код: Сверхъяркий красный -UR

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	80		100	мкд
  Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	625		635	нм



  Код: Чистый зеленый -G

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,6		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	120		180	мкд
  Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	515		525	нм



  Код: Сверхъяркий синий -BH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	120		140	мкд
  Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	460		465	нм



  Код: Сверхъяркий белый -WH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	120		140	мкд
  Цветовая температура светодиода	K	If=10 мА	5500	20	6800	K
  Цветовые координаты	X/Y	If=10 мА	0,29,0,32		0,30,0,33	нм

          Применение:
         Широко используется для контроллеров температуры и цифровых индикаторов, бытовой техники, приборных панелей и т. д.
