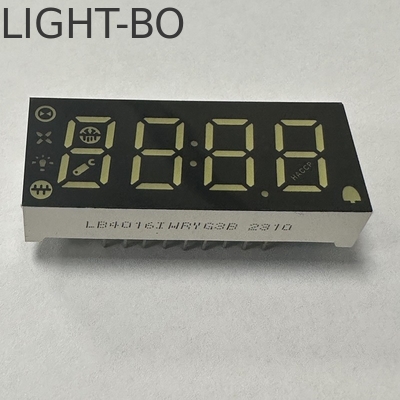

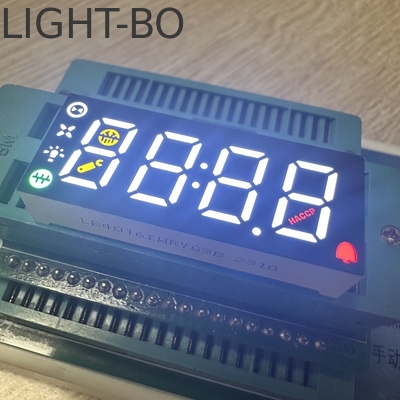

4-значный 7-сегментный светодиодный дисплей общего катода многоцветный для панели управления холодильника

Описание продукта

• Основные характеристики/особенности:

• Многоцветный трехразрядный 7-сегментный светодиодный дисплей

• Высота символа: 10,9 мм (0,43 дюйма)

• Внешние размеры: 40*16*8 мм

• Полярность: общий Катод

• Цвет светодиода: Супер яркий белый / желтый / красный/чистый зеленый

• Изготовлен с желтыми сегментами и черной поверхностью с пленкой

• Излучаемые цвета: доступны в красном, синем, зеленом, белом, янтарном, желтом и оранжевом, многоцветные.

•

•

• Предельные абсолютные значения (Ta=25°C)

  Параметр	Символ	Значения	Единица измерения
  Прямой ток (на кристалл)	Ipm	20	мА
  Обратное напряжение (на кристалл)	Vr	5	В
  Рассеиваемая мощность (на кристалл)	Pm	80	мВт
  Диапазон рабочих температур	Topr	-40~+85	°C
  Диапазон температур хранения	Tstg	-40~+85	°C
  Температура пайки (≤3 секунд)	Th	260	°C

  Код: Желто-зеленый - J

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1.8		2.4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	30		40	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	569		574	нм



  Код: Янтарный/Желтый -Y

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1.8		2.5	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	60		80	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	585		595	нм



  Код: Оранжевый -F

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1.8		2.4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	60		80	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	600		605	нм



  Код: Супер яркий красный -R

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1.8		2.2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	50		60	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	630		635	нм



  Код: Ультра яркий красный -UR

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	1.8		2.2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	80		100	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	625		635	нм



  Код: Чистый зеленый -G

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	2.6		3.2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		180	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	515		525	нм


  Код: Ультра яркий синий -BH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	2.8		3.2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		140	мкд
  Ширина спектра на половине высоты	△λ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	460		465	нм

•

• Код: Ультра яркий белый -WH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10mA	2.8		3.2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		140	мкд
  Цветовая температура светодиода	K	If=10mA	5500	20	6800	K
  Координаты цветности	X/Y	If=10mA	0.29,0.32		0.30,0.33	нм

• Высокая яркость и надежность

• Низкое энергопотребление

• низкий ток

• Стабильная производительность

• Длительный срок службы

• Простая сборка

• Совместимость с ИС

• Сертификат: RoHS

•

• Применение:

• -- Аудиооборудование или панели приборов;

  -- Общее использование для цифровых индикаторов;

  -- Мультимедийные продукты;

  -- Дисплей обменного курса валют в банках;

  -- Светодиодный дисплей часов;

  -- Дисплей для автозаправочных станций и других различных областей отображения оборудования/машин.
