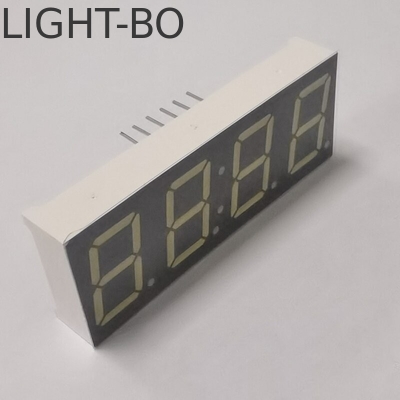

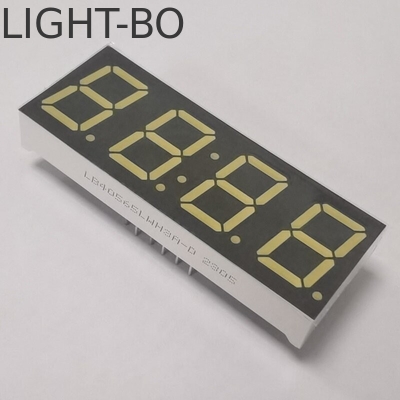

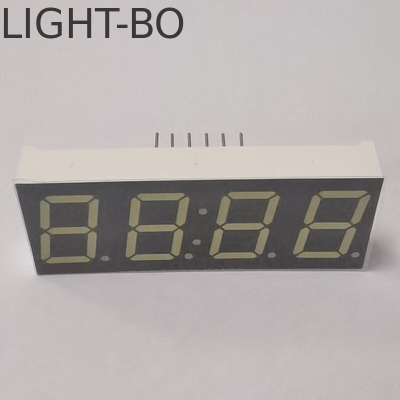

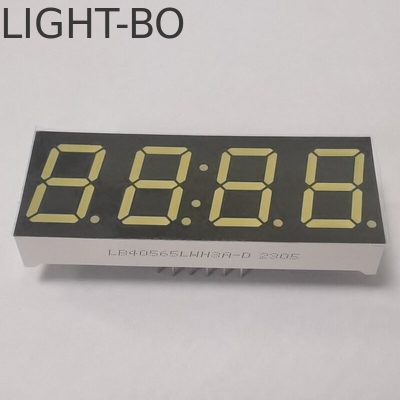

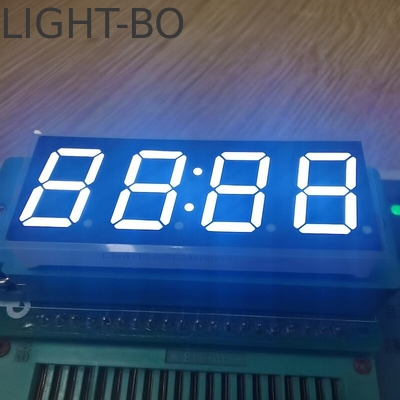

Ультраяркий белый 14,2 мм 4-разрядный 7-сегментный светодиодный дисплей часов с общим катодом для цифрового таймера

Ультраяркий белый 14,2 мм 4-разрядный 7-сегментный светодиодный дисплей часов с общим катодом для цифрового таймера

Наименование марки:	LIGHT-BO
Номер модели:	LB40565LWH3A-D
МОК:	1000
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	50000 штук/день

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

ISO9001&RoHS

Документ:

Полярность:

Общий катод

Излучающий цвет:

Ультра яркая белизна

цифра:

Размеры:

50,3 х 19,0 х 8 мм

Цифровая высота:

14.2 мм (0.56 дюйма)

Прямое напряжение:

2,8-3,2 В/светодиод

Прямой ток:

5-10 мА/светодиод

Приложение:

Цифровой таймер

Упаковывая детали:

EPE+CARTON

Поставка способности:

50000 штук/день

Выделить:

14.2 мм 4 цифры

Ультраяркая белая эмиссия

Конструкция с общим катодом

Описание продукта

Ультраяркий белый 14,2 мм 4-разрядный 7-сегментный светодиодный дисплей с общим катодом для цифрового таймера

Краткие сведения о 7-сегментных светодиодных дисплеях

Технические характеристики:
• Дисплей: 4-разрядный 7-сегментный светодиодный дисплей часов размером 0,56 дюйма
• Высота цифры: 14,2 мм (0,56 дюйма)
• Внешние размеры: 50,3 x 19,0 x 8 мм
• Белые сегменты, черная поверхность
• С общим катодом
• Цвет свечения: Ультраяркий белый
• Сила света: 100-140 мкд
• Прямое напряжение: 2,8-3,2 В/светодиод
• Прямой ток: 5-10 мА/светодиод
• Цвета: красный, синий, желто-зеленый, чистый зеленый, янтарный, оранжевый и чистый белый

Особенности 7-сегментных светодиодных дисплеев

Белые сегменты, черная поверхность
Высокая сила света
Низкое энергопотребление
Стабильная производительность
Непрерывные однородные сегменты
Простой монтаж на печатной плате
Совместимость с микросхемами
Соответствие RoHS

Применение 7-сегментных светодиодных дисплеев

Аудиооборудование или приборные панели;
Общее использование для цифровых индикаторов;
Мультимедийные продукты;
Дисплей обменного курса банка;
Светодиодный дисплей часов;
Дисплей для автозаправочных станций и других различных областей отображения оборудования/машин.
Промышленное оборудование
- Промышленные печи
- Оборудование для тестирования надежности
- Аналитические приборы
- Оборудование для управления технологическими процессами
- Испытательные и измерительные приборы
- Регуляторы температуры
- Программируемые логические контроллеры
- Системы безопасности

Параметры продукта

Предельные абсолютные значения (Ta=25ºC)

Параметр	Обозначение	Значение	Единица измерения
Прямой ток (на кристалл)	Ipm	20	мА
Обратное напряжение (на кристалл)	Vr	5	В
Рассеиваемая мощность (на кристалл)	Pm	80	мВт
Диапазон рабочих температур	Topr	-40~+85	ºC
Диапазон температур хранения	Tstg	-40~+85	ºC
Температура пайки (≤3 секунд)	Th	260	ºC

Код: Желто-зеленый - J

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	1,8		2,4	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	30		40	мкд
Ширина спектра на полувысоте	△λ	If=10mA		20		нм
Длина волны	Dλ	If=10mA	569		574	нм

Код: Янтарный/Желтый - Y

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	1,8		2,5	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	60		80	мкд
Ширина спектра на полувысоте	△λ	If=10mA		20		нм
Длина волны	Dλ	If=10mA	585		595	нм

Код: Оранжевый - F

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	1,8		2,4	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	60		80	мкд
Ширина спектра на полувысоте	△λ	If=10mA		20		нм
Длина волны	Dλ	If=10mA	600		605	нм

Код: Супер яркий красный - R

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	1,8		2,2	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	50		60	мкд
Ширина спектра на полувысоте	△λ	If=10mA		20		нм
Длина волны	Dλ	If=10mA	630		635	нм

Код: Ультра яркий красный - UR

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	1,8		2,2	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	80		100	мкд
Ширина спектра на полувысоте	△λ	If=10mA		20		нм
Длина волны	Dλ	If=10mA	625		635	нм

Код: Чистый зеленый - G

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	2,6		3,2	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	120		180	мкд
Ширина спектра на полувысоте	△λ	If=10mA		20		нм
Длина волны	Dλ	If=10mA	515		525	нм

Код: Ультра яркий синий - BH

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	2,8		3,2	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	120		140	мкд
Ширина спектра на полувысоте	△λ	If=10mA		20		нм
Длина волны	Dλ	If=10mA	460		465	нм

Код: Ультра яркий белый - WH

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10mA	2,8		3,2	В
Обратное напряжение	Vr	Ir=10uA	5			В
Сила света	Iv	If=10mA	120		140	мкд
Цветовая температура светодиода	K	If=10mA	5500	20	6800	K
Координаты цветности	X/Y	If=10mA	0,29,0,32		0,30,0,33	нм

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (БРЕНД: LIGHT-BO)Основана в 2006 году. Компания, объединяющая исследования и разработки, производство и продажу оптоэлектронных светодиодных дисплеев. Сертифицирована по системе менеджмента качества ISO 9001:2015. Более 15 лет опыта OEM и ODM.
LIGHTBO стремится предоставлять высококачественные и недорогие индивидуальные решения, чтобы помочь клиентам снизить затраты и повысить конкурентоспособность.
