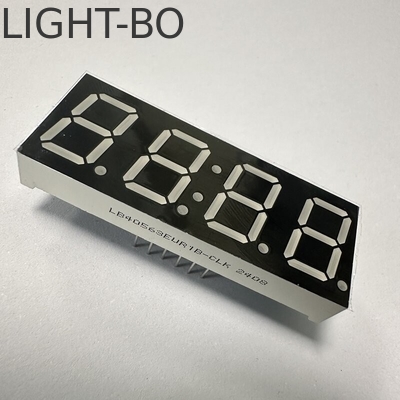

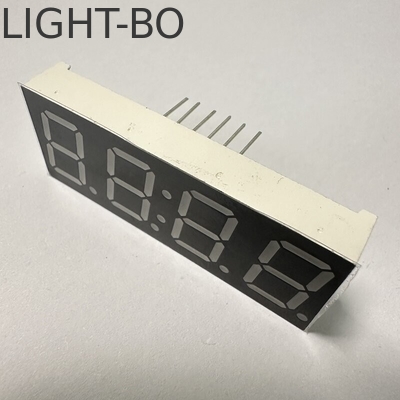

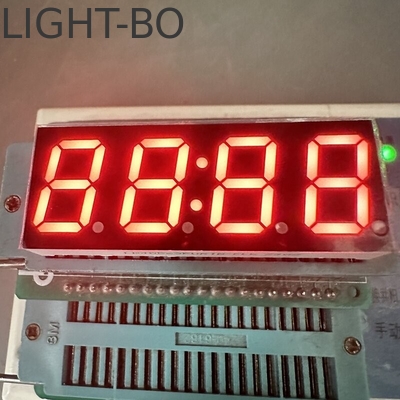

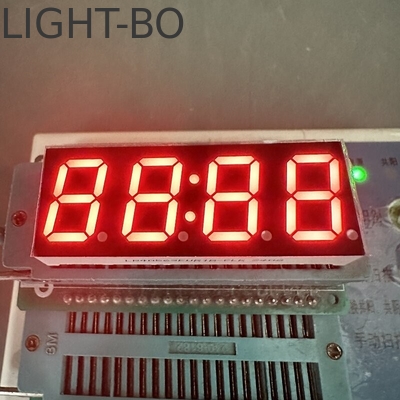

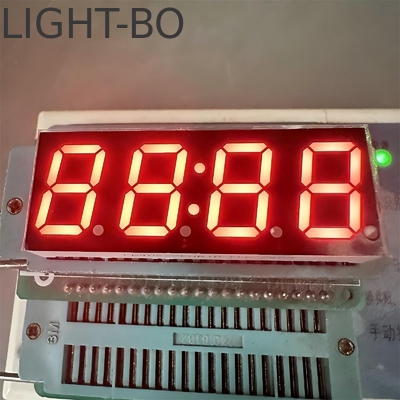

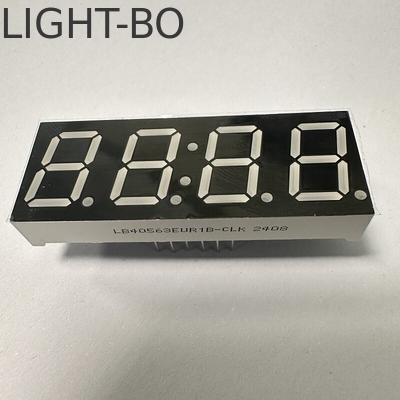

Ультраярко-белый 14,2 мм 4-значный 7-сегментный светодиодный дисплей для бытовой техники

Ультраяркий белый 4-разрядный 14,2 мм 7-сегментный светодиодный дисплей с общим анодом для бытовой техники

Описание продукта

Характеристики:

Дисплей: 4-разрядный, 0,56-дюймовый 7-сегментный светодиодный дисплей часов

Высота символа: 14,2 мм (0,56 дюйма)

Внешние размеры: 50,3 x 19,0 x 12 мм

С общим анодом

Цвет свечения: Ультраяркий белый

Сила света: 120-140 мкд

Прямое напряжение: 2,8-3,2 В/светодиод

Прямой ток: 5-10 мА/светодиод

Индивидуальные цвета свечения: красный, синий, желто-зеленый, чистый зеленый, янтарный, оранжевый и чистый белый

Высокая сила света и надежность

Низкое энергопотребление

Чрезвычайно низкий ток

Стабильная производительность

Длительный срок службы

Простота сборки

Совместимость с ИС

Соответствие RoHS

Применение:

Широко используется для приборных панелей, бытовой техники, цифровых индикаторов, светодиодных дисплеев часов и приставок, и т. д.

• Параметры продукта

• Предельные абсолютные значения (Ta=25°C)

  Параметр	Обозначение	Значения	Единица измерения
  Прямой ток (на кристалл)	Ipm	20	мА
  Обратное напряжение (на кристалл)	Vr	5	В
  Рассеиваемая мощность (на кристалл)	Pm	80	мВт
  Диапазон рабочих температур	Topr	-40~+85	°C
  Диапазон температур хранения	Tstg	-40~+85	°C
  Температура пайки (≤3 секунд)	Th	260	°C

  Код: Желто-зеленый - J

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	30		40	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	569		574	нм

  Код: Янтарный/Желтый - Y

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,5	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	60		80	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	585		595	нм

  Код: Оранжевый - F

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	60		80	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	600		605	нм

  Код: Супер яркий красный - R

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	50		60	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	630		635	нм

  Код: Ультра яркий красный - UR

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	80		100	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	625		635	нм

  Код: Чистый зеленый - G

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,6		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		180	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	515		525	нм

  Код: Ультра яркий синий - BH

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		140	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	460		465	нм

• Код: Ультра яркий белый - WH

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		140	мкд
  Цветовая температура светодиода	K	If=10mA	5500	20	6800	K
  Координаты цветности	X/Y	If=10mA	0,29,0,32		0,30,0,33	нм

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (БРЕНД: LIGHT-BO) Основана в 2006 году. Компания, объединяющая исследования и разработки, производство и продажу оптоэлектронных светодиодных дисплеев. Сертифицирована по системе менеджмента качества ISO 9001:2015. Более 15 лет опыта OEM и ODM.
LIGHTBO стремится предоставлять высококачественные и недорогие индивидуальные решения, чтобы помочь клиентам снизить затраты и повысить конкурентоспособность.

Применение продукции

7-сегментный светодиодный дисплей, индивидуальный светодиодный дисплей, цифровой светодиодный дисплей, светодиодный дисплей с матрицей точек, широко используется для бытовой техники, индикаторов температуры, индикаторов влажности, контроллеров холодильников, индикаторов термостатов, управления отоплением и охлаждением и так далее.

Сертификаты

Обзор офиса и фабрики

Выставки компании

СЕРВИСЫ ДОСТАВКИ

Часто задаваемые вопросы (FAQ)

В1 Вы торговая компания или производитель?
О: Мы являемся оригинальным производителем с более чем 20-летним опытом в области оптоэлектронных светодиодных дисплеев.
В2 Какова ваша основная продукция?
О: Наша основная продукция включает 7-сегментные светодиодные дисплеи, SMD светодиодные дисплеи, светодиодные дисплеи с матрицей точек, светодиодные дисплеи со стрелками, светодиодные дисплеи с индивидуальным дизайном, светодиодные световые полосы, светодиоды сквозного монтажа, SMD светодиоды, светодиодные подсветки и так далее.
В3 Каков ваш минимальный объем заказа?
О: Наш минимальный объем заказа составляет 1000 шт. Мы также можем принимать заказы на образцы и небольшие заказы с количеством менее нашего минимального объема заказа.
В4 Перед размещением заказа могу ли я получить образцы для тестирования?
О: Да. Мы можем предоставить 5-10 бесплатных образцов для вашего тестирования, но стоимость доставки будет нести клиент.
В5 Сколько времени занимает доставка?
О: Время доставки: около 10-20 дней; в зависимости от количества заказа и сырья. Если у вас срочный заказ, и у нас есть сырье на складе, мы можем скорректировать наш производственный план, чтобы он был готов в течение 7-10 дней.
В6 Каковы ваши условия оплаты?
О: Мы принимаем банковский перевод, T/T, Western Union и Paypal для небольших сумм. Детали способов оплаты могут быть согласованы.
В7 Можете ли вы указать мне цены FOB?
О: Да. Мы можем указать вам цены на основе условий Инкотермс EXW, FOB, CIF, DDP.
В8 Как я могу получить ваш каталог и прайс-лист?
О: Да. Пожалуйста, сообщите нам ваш адрес электронной почты или свяжитесь с нами напрямую с веб-сайта для получения нашего каталога и прайс-листа.
В9 Могу ли я договориться о ценах?
О: Да, мы можем рассмотреть скидки для оптовых заказов.
В10 Сколько будет стоить доставка?
О: Это зависит от размера вашей партии и способа доставки.
Мы предложим вам стоимость, как вы запросили.
В11 Можете ли вы делать продукты по индивидуальному дизайну?
О: Да, доступны услуги OEM и ODM. Мы можем настроить размеры, цвет светодиодов и функциональные значки в соответствии с вашими требованиями.
В12 Если я отправлю свой дизайн, можете ли вы сделать его только для меня и не показывать никому другому?
О: Да, мы не будем показывать его или продавать другим без вашего разрешения.
В13 Каково время выполнения заказа образцов для индивидуальных продуктов?
О: Время выполнения заказа образцов составит около 20-25 рабочих дней после получения стоимости пресс-формы и одобрения чертежа пресс-формы от клиентов.
В14 Каковы способы доставки?
О: Мы обычно отправляем товары через DHL, FEDEX, UPS, EMS, ПО ВОЗДУХУ, ПО МОРЮ и т. д., вы также можете выбрать другой удобный для вас способ.
В15 Как вы обеспечиваете качество вашей продукции?
О: Мы являемся производителем, сертифицированным по ISO 9001 QMS, с более чем 20-летним опытом. Мы проводим двойное 100% тестирование всей нашей продукции перед отгрузкой.
