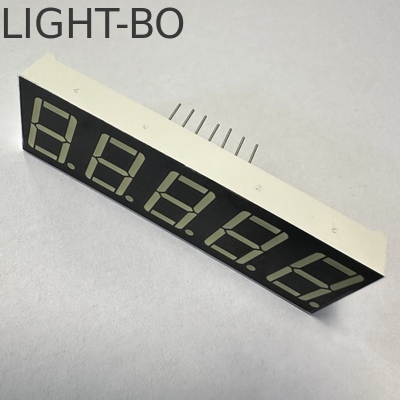

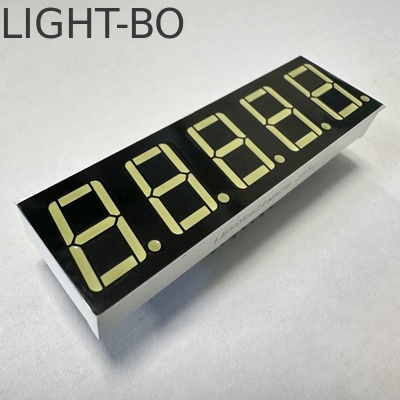

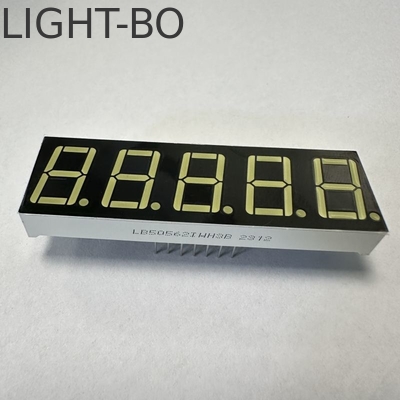

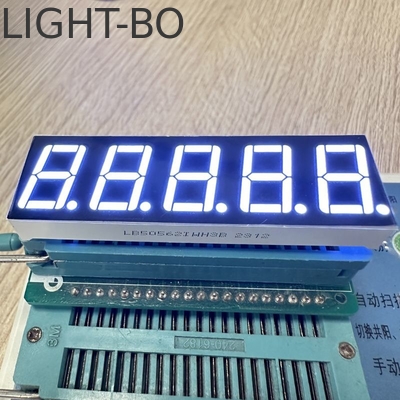

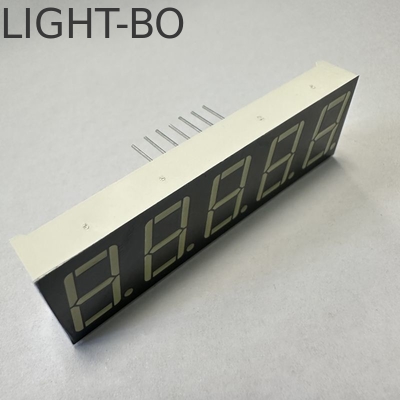

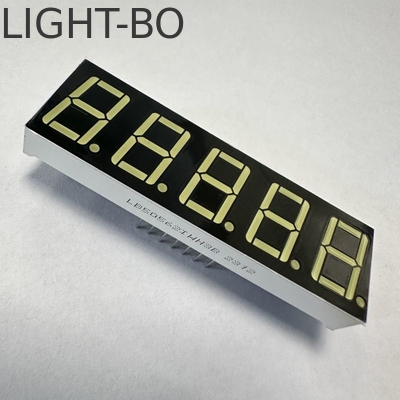

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом

Наименование марки:	LIGHT-BO
Номер модели:	LB50563IWH3B
МОК:	1000
цена:	Negotiate
Условия оплаты:	TT заранее
Способность к поставкам:	50000PCS/days

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

ISO9001&RoHS

Время жизни:

более 3 лет

Применение:

Цифровые часы, счетчики, таймеры, табло

Продолжительность:

80000 часов

Яркость дисплея:

Высокий

Излучающие цвета:

Ультра яркая белизна

Размер пакета:

63*19*8 мм

Упаковывая детали:

EPE+CARTON

Поставка способности:

50000PCS/days

Выделить:

5-значный 7-сегментный светодиодный дисплей

Дисплей светодиодного сегмента управления процессом 7

0.56 дюймовый 7-сегментный светодиодный дисплей

Описание продукта

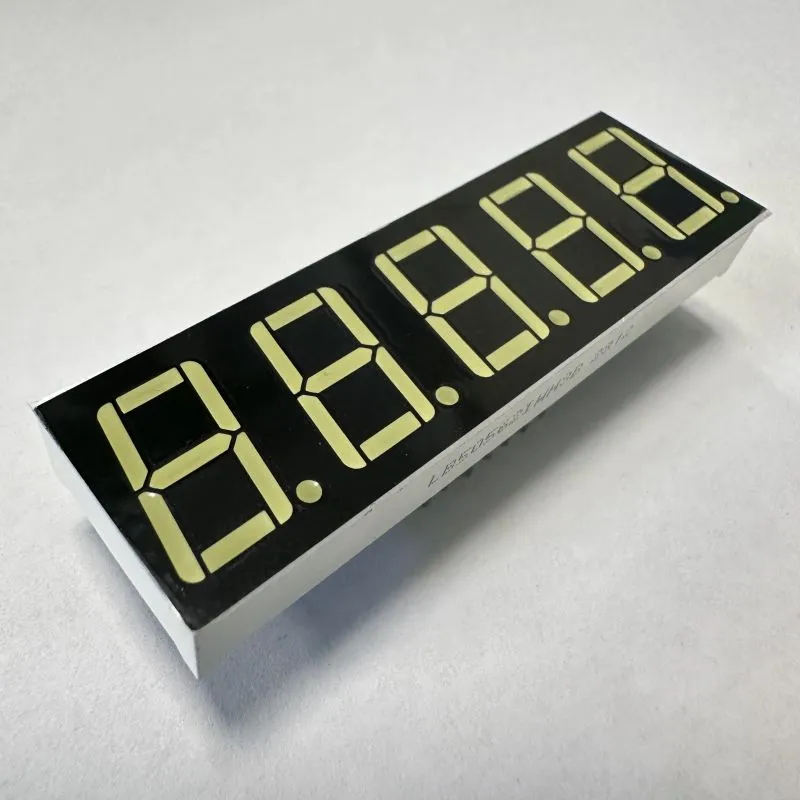

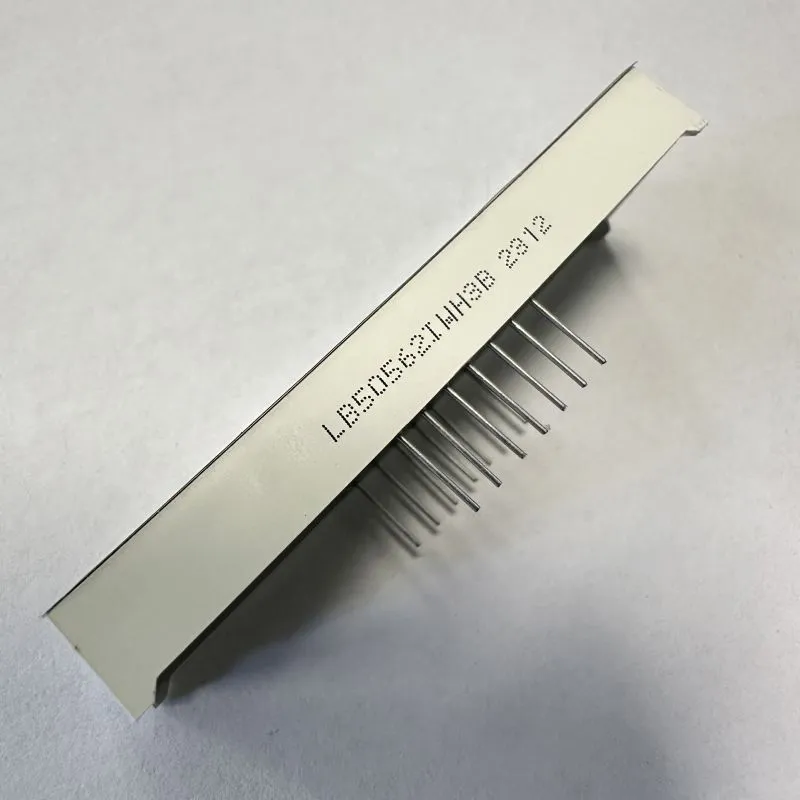

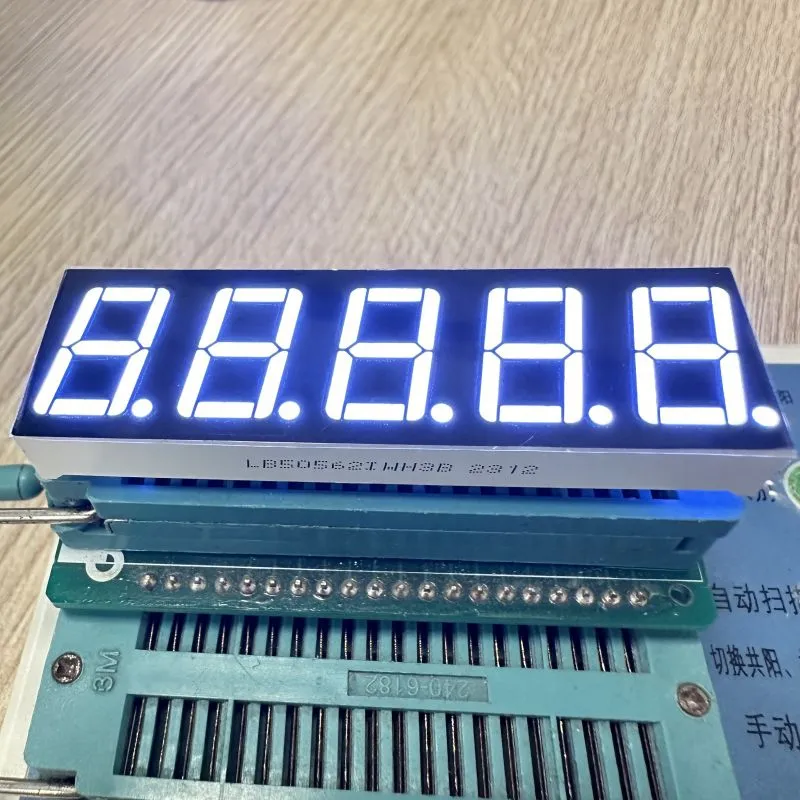

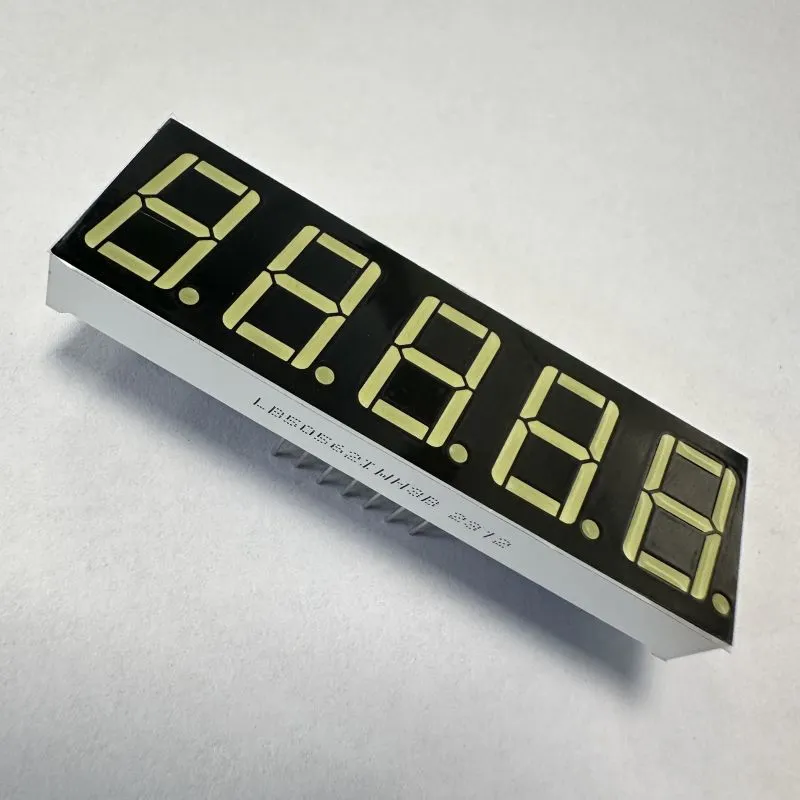

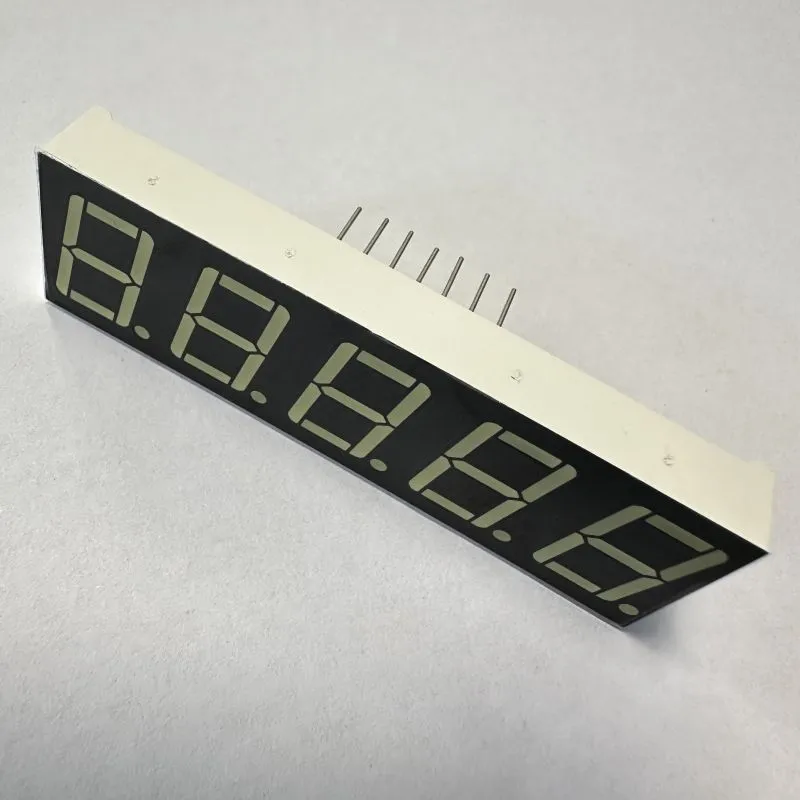

Ультра белый 0,56 дюйма 5-значный 7-сегментный светодиодный дисплей с общим анодом для управления технологическими процессами

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом 0

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом 0

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом 1

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом 2

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом 3

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом 4

Ультрабелый 0,56 дюймовый 5-значный 7-сегментный светодиодный дисплей Общий анод для управления процессом 5

Технические характеристики:
Дисплей: 5-значный, 0,56 дюйма 7-сегментный светодиодный дисплей
Высота символа: 14,2 мм (0,56 дюйма)
Внешние размеры: 63*19*8 мм
Желтые сегменты, черная поверхность
С общим анодом
Цвет излучения: Ультра яркий белый
Световой поток: 100-140 мкд
Прямое напряжение: 2,8-3,2 В/светодиод
Прямой ток: 5-10 мА/светодиод
Цвета: красный, синий, желто-зеленый, чисто зеленый, янтарный, оранжевый и чисто белый

Абсолютные максимальные значения (Ta=25ºC)

Параметр	Символ	Значения	Единица измерения
Прямой ток (на кристалл)	Ipm	20	мА
Обратное напряжение (на кристалл)	Vr	5	В
Рассеиваемая мощность (на кристалл)	Pm	80	мВт
Диапазон рабочих температур	Topr	-40~+85	ºC
Диапазон температур хранения	Tstg	-40~+85	ºC
Температура пайки (≤3 секунды)	Th	260	ºC

Код: Желто-зеленый - J

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	30		40	мкд
Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	569		574	нм

Код: Янтарный/Желтый -Y

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,5	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	60		80	мкд
Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	585		595	нм

Код: Оранжевый -F

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	60		80	мкд
Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	600		605	нм

Код: Супер яркий красный -R

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	50		60	мкд
Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	630		635	нм

Код: Ультра яркий красный -UR

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	80		100	мкд
Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	625		635	нм

Код: Чисто зеленый -G

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	2,6		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	120		180	мкд
Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	515		525	нм

Код: Ультра яркий синий -BH

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	120		140	мкд
Ширина спектра на половине высоты	△λ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	460		465	нм

Код: Ультра яркий белый -WH

Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световой поток	Iv	If=10 мА	120		140	мкд
Цветовая температура светодиода	K	If=10 мА	5500	20	6800	K
Цветовые координаты	X/Y	If=10 мА	0,29,0,32		0,30,0,33	нм

Высокая интенсивность свечения и надежность
Низкое энергопотребление
Чрезвычайно низкий ток
Стабильная производительность
Длительный срок службы
Простота сборки
Совместимость с ИС
Соответствует требованиям RoHS
Применения:
Широко используется для приборных панелей, бытовой техники, цифровых индикаторов, светодиодных часов и телевизионных приставок и т. д.
