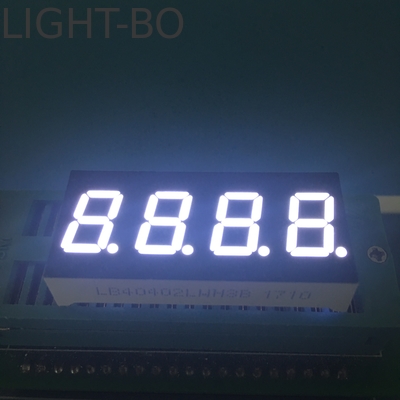

4-значный 0,4-дюймовый 7-сегментный ультраяркий белый светодиодный дисплей Общий катод для точного мониторинга прибора

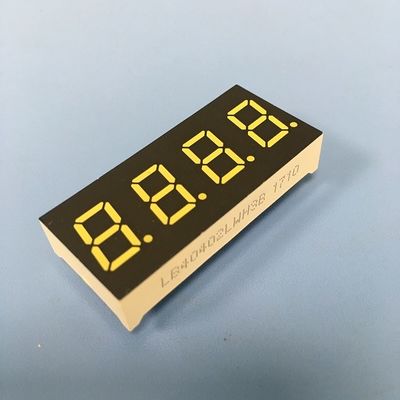

0,4-дюймовый 4-разрядный 7-сегментный светодиодный дисплей

Высота символа: 0,4 дюйма (10,16 мм)

Внешние размеры: 39,5*18 x 7 мм

Полярность:Общий катод

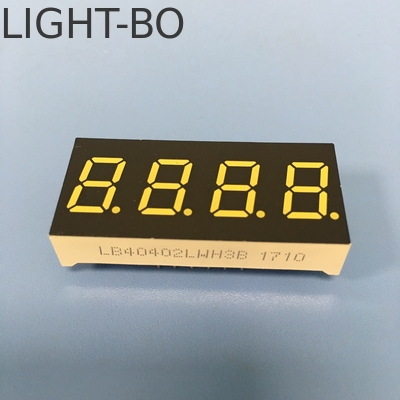

Изготовлено с желтыми сегментами и черной поверхностью

Цвет светодиода: сверхяркий белый

Цветовая температура: 6000-6800K

IV: 80-100 мкд

VF: 2,8-3,2 В

Прямой ток: 5-10 мА/светодиод

Излучаемый цвет: доступен в красном, синем, зеленом, янтарном, оранжевом, белом

Высокая яркость и надежность

Высокая эффективность

Низкое энергопотребление

Крайне низкий ток

Равномерное распределение света по каждому сегменту

Стабильная производительность

Длительный срок службы

Простая сборка

Совместимость с ИС

Соответствует требованиям RoHS

ПРИМЕНЕНИЕ:

Широко используется в приставках, бытовой технике и панелях приборов, цифровых индикаторах, контроллерах температуры и влажности технологических процессов и т. д.

• Предельные максимальные значения (Ta=25°C)

  Параметр	Обозначение	Значение	Единица измерения
  Прямой ток (на кристалл)	Ipm	20	мА
  Обратное напряжение (на кристалл)	Vr	5	В
  Рассеиваемая мощность (на кристалл)	Pm	80	мВт
  Диапазон рабочих температур	Topr	-40~+85	°C
  Диапазон температур хранения	Tstg	-40~+85	°C
  Температура пайки (≤3 секунд)	Th	260	°C

• Код: Желто-зеленый - J

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	30		40	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	569		574	нм

• Код: Янтарный/Желтый - Y

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,5	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	60		80	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	585		595	нм

• Код: Оранжевый - F

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	60		80	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	600		605	нм

• Код: Сверхяркий красный - R

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	50		60	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	630		635	нм

• Код: Чистый зеленый - G

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,6		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		180	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	515		525	нм

• Код: Сверхяркий синий - BH

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		140	мкд
  Ширина спектра на полувысоте	Δλ	If=10mA		20		нм
  Длина волны	Dλ	If=10mA	460		465	нм

• Код: Сверхяркий белый - WH

  Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
  Прямое напряжение	Vf	If=10mA	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10uA	5			В
  Сила света	Iv	If=10mA	120		140	мкд
  Цветовая температура светодиода	K	If=10mA	5500	20	6800	K
  Координаты цветности	X/Y	If=10mA	0,29,0,32		0,30,0,33	нм

Применение продукции

7-сегментные светодиодные дисплеи, индивидуальные светодиодные дисплеи, цифровые светодиодные дисплеи, светодиодные дисплеи с матрицей точек, широко используются для бытовой техники, индикаторов температуры, индикаторов влажности, контроллеров холодильников, индикаторов термостатов, управления отоплением и охлаждением и т. д.
