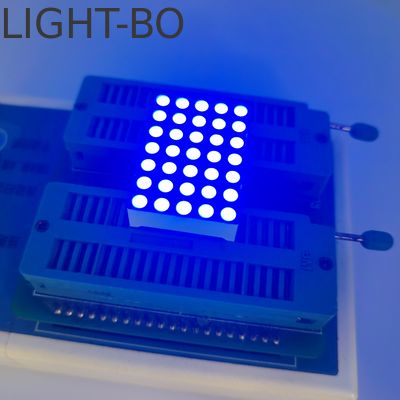

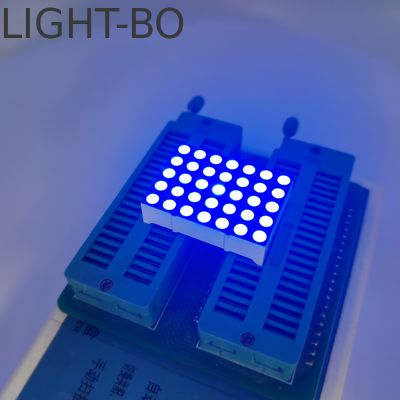

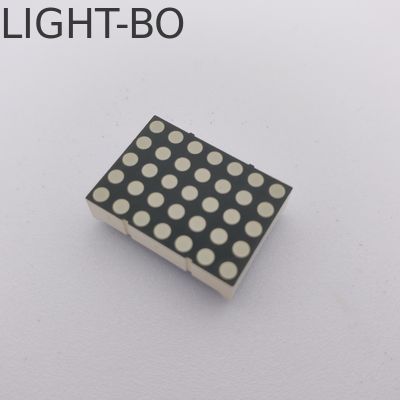

Матричный светодиодный дисплей 5 x 7 мм, 3 мм, для индикации цифрового часового пояса

Матричный светодиодный дисплей 5 x 7 мм, 3 мм, для индикации цифрового часового пояса

Наименование марки:	LIGHT-BO
Номер модели:	LB03572BBH1S
МОК:	1000
цена:	Negotiate
Условия оплаты:	TT заранее
Способность к поставкам:	50000PCS/days

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

ISO9001&RoHS

Внешние размеры:

220,75 х 31,8 х 8,5 мм

Приложение:

Электронные дисплеи

Цвет светодиода:

Ультра синий

Яркость света:

100-120 мкд.

Описание:

3MM 5 x 7 Dot Matrix Led Display

Яркость:

Высокий

Упаковывая детали:

EPE+CARTON

Поставка способности:

50000PCS/days

Выделить:

Дисплей с 3 мм точковой матрицей

Индикаторы часов матричного светодиодного дисплея

Описание продукта

5x7 матричный светодиодный дисплей для индикаторов цифровых часовых поясов

Обзор продукта

Высокопроизводительный матричный светодиодный дисплей 5x7 с диаметром излучающей точки 3 мм, разработанный для индикаторов цифровых часовых поясов и различных применений дисплеев.

Конфигурация матричного светодиодного дисплея 5x7
Диаметр излучающей точки: 3 мм
Внешние размеры: 22,75 x 31,8 x 8,5 мм
Подключение: общий анод, общий катод
Доступны в нескольких цветах: красный, синий, желтый, зеленый, оранжевый, белый и янтарный

Технические характеристики сверхяркого синего цвета

Излучаемый цвет: сверхяркий синий
Длина волны: 460-470 нм
Световая интенсивность: 100-120 мкд
Прямое напряжение: 2,6-3,0 В/светодиод

Подробные технические параметры

Желто-зеленый (Код: J/JU)

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	30		40	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	569		574	нм

Янтарный/Желтый (Код: Y)

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	1,8		2,5	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	60		80	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	585		595	нм

Оранжевый (Код: F)

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	60		80	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	600		605	нм

Суперяркий красный (Код: R)

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	50		60	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	630		635	нм

Сверхяркий красный (Код: UR)

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	80		100	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	625		635	нм

Чистый зеленый

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	2,6		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	120		180	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	515		525	нм

Сверхяркий синий (Код: BH)

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	120		140	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	460		465	нм

Сверхяркий белый (Код: WH)

Параметр	Символ	Условие	Мин.	Тип.	Макс.	Ед. изм.
Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Световая интенсивность	Iv	If=10 мА	120		140	мкд
Цветовая температура светодиода	K	If=10 мА	5500	20	6800	K
Координаты цветности	X/Y	If=10 мА	0,29,0,32		0,30,0,33	нм

Предельные абсолютные значения (Ta=25°C)

Параметр	Символ	Значения	Ед. изм.
Прямой ток (на кристалл)	Ipm	20	мА
Обратное напряжение (на кристалл)	Vr	5	В
Рассеиваемая мощность (на кристалл)	Pm	80	мВт
Диапазон рабочих температур	Topr	-40~+85	°C
Диапазон температур хранения	Tstg	-40~+85	°C
Температура пайки (≤3 секунд)	Th	260	°C

Информация о производителе

Shenzhen Guangzhibao Technology Co., Ltd. (БРЕНД: LIGHT-BO) является ведущим поставщиком OEM и ODM решений с 2006 года. Имея сертификат ISO 9001:2015 и более чем 15-летний опыт, мы предлагаем инновационные, высококачественные решения для светодиодных дисплеев по конкурентоспособным ценам.

Применение

Наши матричные светодиодные дисплеи 5x7 разработаны для бесшовной интеграции в различные приложения, включая бытовую технику, дисплеи температуры и влажности, контроллеры холодильников, термостаты и системы ОВК.

Pure Green 5×7 Dot Matrix LED Display application example

Сертификаты и объекты

Выставки компании

Доставка и логистика

Демонстрация продукта

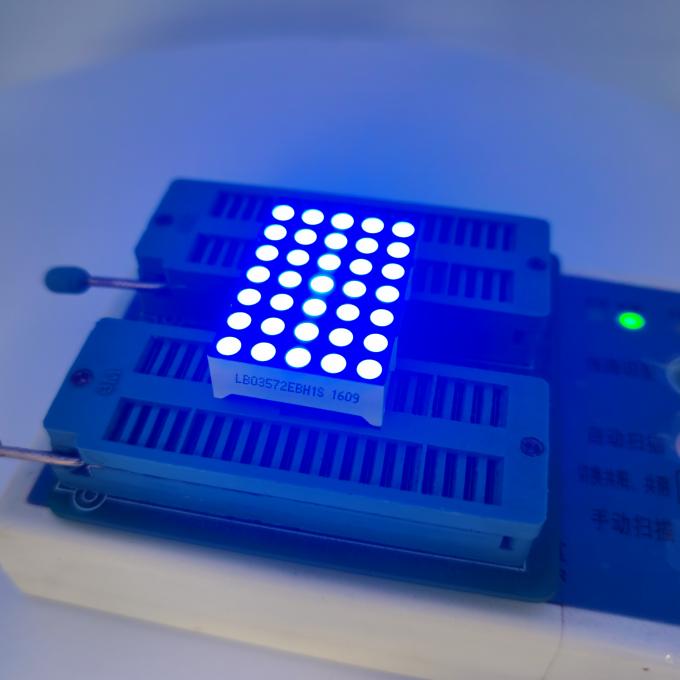

5×7 dot matrix LED display product close-up

Часто задаваемые вопросы

В1: Вы торговая компания или производитель?

О: Мы являемся оригинальными производителями с более чем 20-летним опытом в области оптоэлектронных светодиодных дисплеев.

В2: Каковы ваши основные продукты?

О: Наши основные продукты включают светодиодные дисплеи с 7 сегментами, светодиодные дисплеи SMD, матричные светодиодные дисплеи, светодиодные дисплеи со стрелками, светодиодные дисплеи с индивидуальным дизайном, светодиодные световые полосы, светодиоды сквозного монтажа, светодиоды SMD и светодиодные подсветки.

В3: Каков ваш минимальный объем заказа?

О: Наш минимальный объем заказа составляет 1000 штук, но мы также принимаем заказы на образцы и небольшие заказы с количеством менее нашего минимального объема заказа.

В4: Могу ли я получить образцы для тестирования перед размещением заказа?

О: Да, мы можем предоставить 5-10 бесплатных образцов для тестирования, но стоимость фрахта будет нести клиент.

В5: Каково время доставки?

О: Время доставки составляет примерно 10-20 дней, в зависимости от количества заказа и наличия сырья. Для срочных заказов с имеющимся сырьем мы можем скорректировать производство для доставки в течение 7-10 дней.

В6: Каковы ваши условия оплаты?

О: Мы принимаем банковский перевод, T/T, Western Union и PayPal для небольших сумм. Детали способа оплаты обсуждаются.

В7: Можете ли вы предоставить цены FOB?

О: Да, мы можем указать цены на основе инкотермс EXW, FOB, CIF и DDP.

В8: Как получить ваш каталог и прайс-лист?

О: Пожалуйста, укажите свой адрес электронной почты или свяжитесь с нами напрямую через наш веб-сайт, чтобы получить наш каталог и прайс-лист.

В9: Могу ли я договориться о ценах?

О: Да, мы можем рассмотреть скидки для оптовых заказов.

В10: Сколько стоят услуги доставки?

О: Стоимость доставки зависит от размера партии и способа доставки. Мы предоставим стоимость по запросу.

В11: Можете ли вы изготавливать продукцию по индивидуальному дизайну?

О: Да, доступны услуги OEM и ODM. Мы можем настроить размеры, цвета светодиодов и функциональные значки в соответствии с вашими требованиями.

В12: Если я отправлю свой дизайн, сохраните ли вы его конфиденциальность?

О: Да, мы не будем показывать или продавать ваш дизайн другим без вашего разрешения.

В13: Каково время выполнения заказа образца для индивидуальных продуктов?

О: Время выполнения заказа образца составляет примерно 20-25 рабочих дней после получения стоимости пресс-формы и одобрения чертежа пресс-формы от клиентов.

В14: Какие способы доставки вы используете?

О: Мы обычно отправляем через DHL, FedEx, UPS, EMS, авиатранспортом или морским транспортом. Вы можете выбрать наиболее удобный для вас способ.

В15: Как вы обеспечиваете качество продукции?

О: Мы являемся производителями с сертификатом ISO 9001 QMS и более чем 20-летним опытом. Мы проводим двойное 100% тестирование всей продукции перед отгрузкой.
