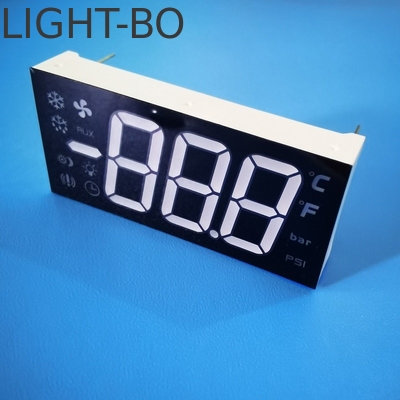

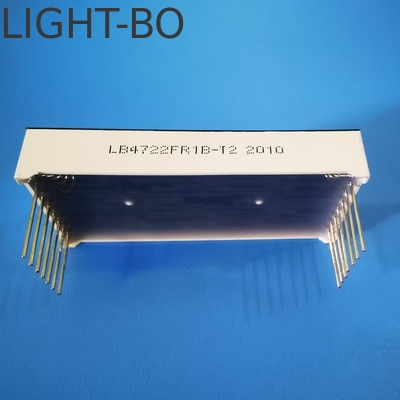

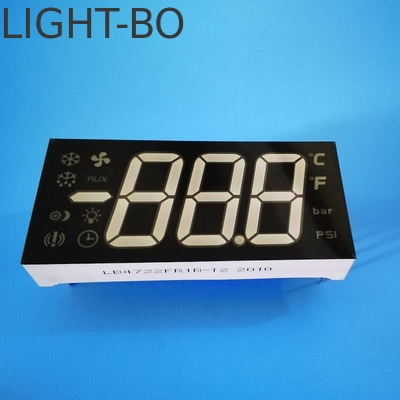

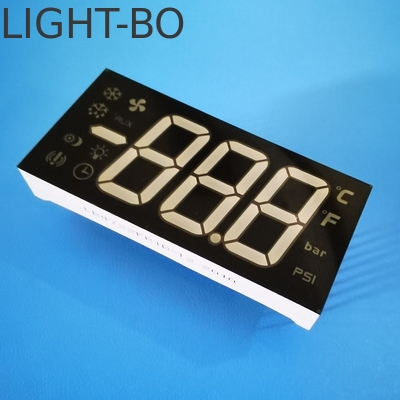

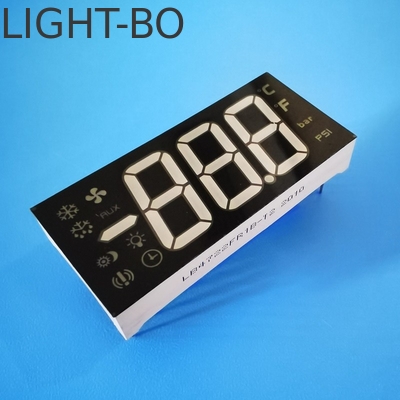

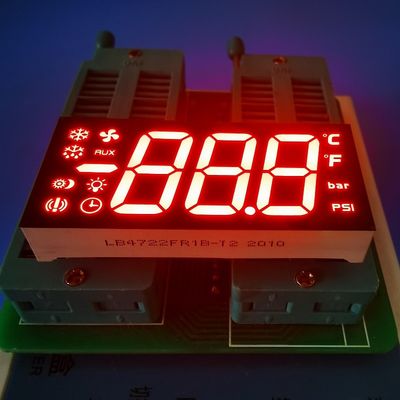

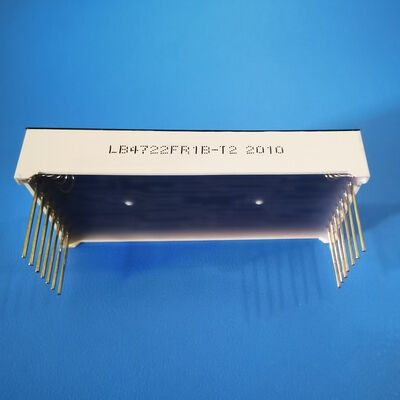

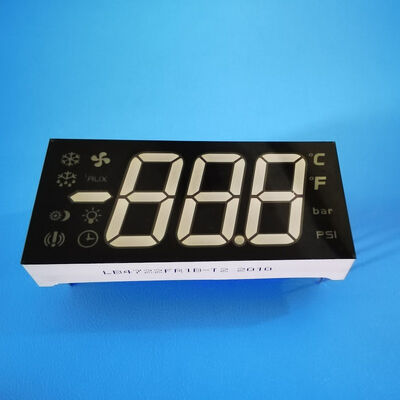

3-значный 7-сегментный общий анодный сверхярко-красный светодиодный дисплей для панели управления холодильным оборудованием

3-значный 7-сегментный общий анодный сверхярко-красный светодиодный дисплей для панели управления холодильным оборудованием

Наименование марки:	LIGHTBO
Номер модели:	LB4722CR1B-T2
МОК:	1000
Цена:	Negotiate
Условия оплаты:	TT, западное соединение
Способность к поставкам:	50000PCS/days

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

ISO9001&ROHS

Полярность:

Общий анод

Спецификация:

47*22*8 мм

Излучающий цвет:

Супер яркий красный цвет

Высота цифры:

17 мм (0,67 дюйма)

Прямое напряжение:

1.8-2.2V/LED

Прямой ток:

5-10 мА/светодиод

Сертификация:

Упаковывая детали:

EPE+CARTON

Поставка способности:

50000PCS/days

Выделить:

3-значный дисплей

Сверхяркое красное свечение

Общий дизайн анода

Описание продукта

3-разрядный 7-сегментный светодиодный дисплей со сверхярким красным свечением с общим анодом для панели управления холодильником

Описание продукта

Размеры упаковки: 10*13*7 мм
Высота символа: 9,9 мм (0,39 дюйма)
Полярность: общий катод
Цвет: сверхяркий красный
Цвет лицевой панели: черный/серый
Длина волны: 630-635 нм
Сила света: 50-60 мкд/кристалл
Прямое напряжение: 1,8-2,2 В/светодиод
Излучаемые цвета: красный, синий, желто-зеленый, чистый зеленый, белый, янтарный, оранжевый и желтый

Особенности продукта

Заказы OEM и ODM принимаются
Высокая сила света и надежность
Большой угол обзора
Стабильная производительность
Длительный срок службы
Простая сборка
Совместимость с ИС
Соответствие директиве RoHS

Применение

Широко используется для аудиооборудования или приборных панелей
Цифровые индикаторы и числовые дисплеи
Индикаторы цифровых часов
Цифровые счетчики
Панели с цифровым считыванием и т. д.

Параметры продукта

Предельные абсолютные значения (Ta=25°C)

Параметр	Обозначение	Значение	Единица измерения
Прямой ток (на кристалл)	Ipm	20	мА
Обратное напряжение (на кристалл)	Vr	5	В
Рассеиваемая мощность (на кристалл)	Pm	80	мВт
Диапазон рабочих температур	Topr	-40~+85	°C
Диапазон температур хранения	Tstg	-40~+85	°C
Температура пайки (≤3 секунды)	Th	260	°C

Код: Желто-зеленый - J

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	30		40	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	569		574	нм

Код: Янтарный/Желтый - Y

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,5	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	60		80	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	585		595	нм

Код: Оранжевый - F

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	60		80	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	600		605	нм

Код: Сверхяркий красный - R

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	50		60	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	630		635	нм

Код: Ультраяркий красный - UR

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	80		100	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	625		635	нм

Код: Чистый зеленый - G

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	2,6		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	120		180	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	515		525	нм

Код: Ультраяркий синий - BH

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	120		140	мкд
Ширина спектра на полувысоте	Δλ	If=10 мА		20		нм
Длина волны	Dλ	If=10 мА	460		465	нм

Код: Ультраяркий белый - WH

Параметр	Обозначение	Условие	Мин.	Тип.	Макс.	Единица измерения
Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
Обратное напряжение	Vr	Ir=10 мкА	5			В
Сила света	Iv	If=10 мА	120		140	мкд
Цветовая температура светодиода	K	If=10 мА	5500	20	6800	K
Координаты цветности	X/Y	If=10 мА	0,29,0,32		0,30,0,33	нм

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (БРЕНД: LIGHT-BO) Основана в 2006 году. Компания, объединяющая исследования и разработки, производство и продажу оптоэлектронных светодиодных дисплеев. Сертифицирована по системе менеджмента качества ISO 9001:2015. С более чем 15-летним опытом OEM и ODM.
LIGHTBO стремится предоставлять высококачественные и недорогие индивидуальные решения, чтобы помочь клиентам снизить затраты и повысить конкурентоспособность.

Применение продукции
