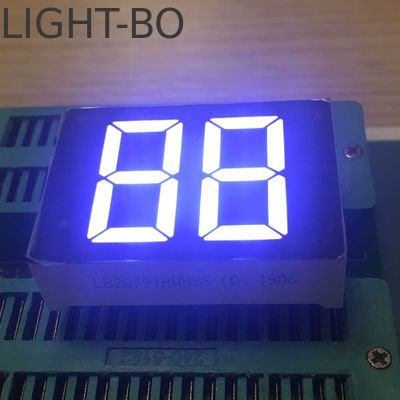

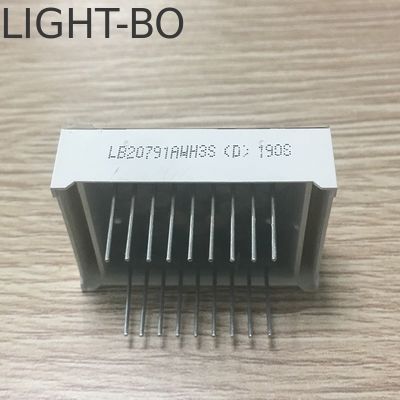

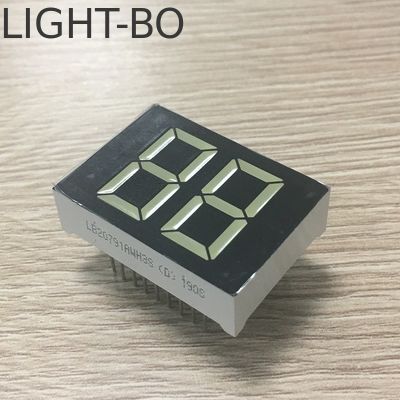

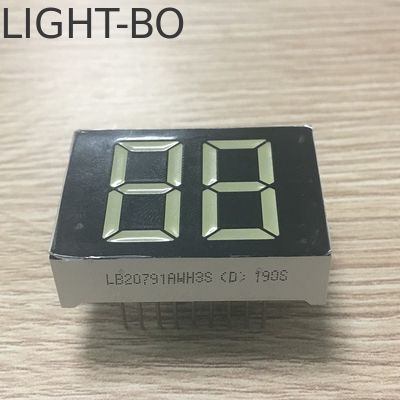

Общий катод 20 мм белого цвета 2-разрядный 7-сегментный светодиодный дисплей для цифрового водонагревателя

Сверхъяркий красный общий анод 20 мм белый 2-разрядный 7-сегментный светодиодный дисплей

• Индивидуальный двухразрядный 7-сегментный светодиодный дисплей

• Внешние размеры: 35,8*25,8*10 мм

• Высота цифры: 20 мм (0,79 дюйма)

• Полярность: общий анод

• Желтые сегменты, черная поверхность

• Цвет излучения: сверхъяркий белый

• X / Y: 0,29-0,31

• Световой поток: 120-140 мкд

• Прямое напряжение: 2,8-3,2 В/светодиод

• Прямой ток: 5-10 мА/светодиод


• Высокая интенсивность свечения

• Низкое энергопотребление

• Чрезвычайно низкий ток

• Стабильная производительность

• Широкий угол обзора

• Непрерывные однородные сегменты

• Длительный срок службы

• Быстрое рассеивание тепла

• Совместимость с ИС

• Простая сборка

• Соответствует требованиям RoHS

• Абсолютные максимальные значения (Ta=25ºC)

• Параметр	Символ	Значения	Единица измерения
  Прямой ток (на кристалл)	Ipm	20	мА
  Обратное напряжение (на кристалл)	Vr	5	В
  Рассеиваемая мощность (на кристалл)	Pm	80	мВт
  Диапазон рабочих температур	Topr	-40~+85	ºC
  Диапазон температур хранения	Tstg	-40~+85	ºC
  Температура пайки (≤3 секунды)	Th	260	ºC




  Код: Желто-зеленый - J

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	30		40	мкд
  Спектральная ширина на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	569		574	нм




  Код: Янтарный/Желтый -Y

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,5	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	60		80	мкд
  Спектральная ширина на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	585		595	нм




  Код: Оранжевый -F

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	60		80	мкд
  Спектральная ширина на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	600		605	нм




  Код: Суперъяркий красный -R

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	50		60	мкд
  Спектральная ширина на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	630		635	нм




  Код: Сверхъяркий красный -UR

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	80		100	мкд
  Спектральная ширина на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	625		635	нм




  Код: Чистый зеленый -G

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,6		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	120		180	мкд
  Спектральная ширина на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	515		525	нм




  Код: Сверхъяркий синий -BH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	120		140	мкд
  Спектральная ширина на половине высоты	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	460		465	нм




  Код: Сверхъяркий белый -WH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световой поток	Iv	If=10 мА	120		140	мкд
  Цветовая температура светодиода	K	If=10 мА	5500	20	6800	K
  Хроматические координаты	X/Y	If=10 мА	0,29,0,32		0,30,0,33	нм

          Применение:

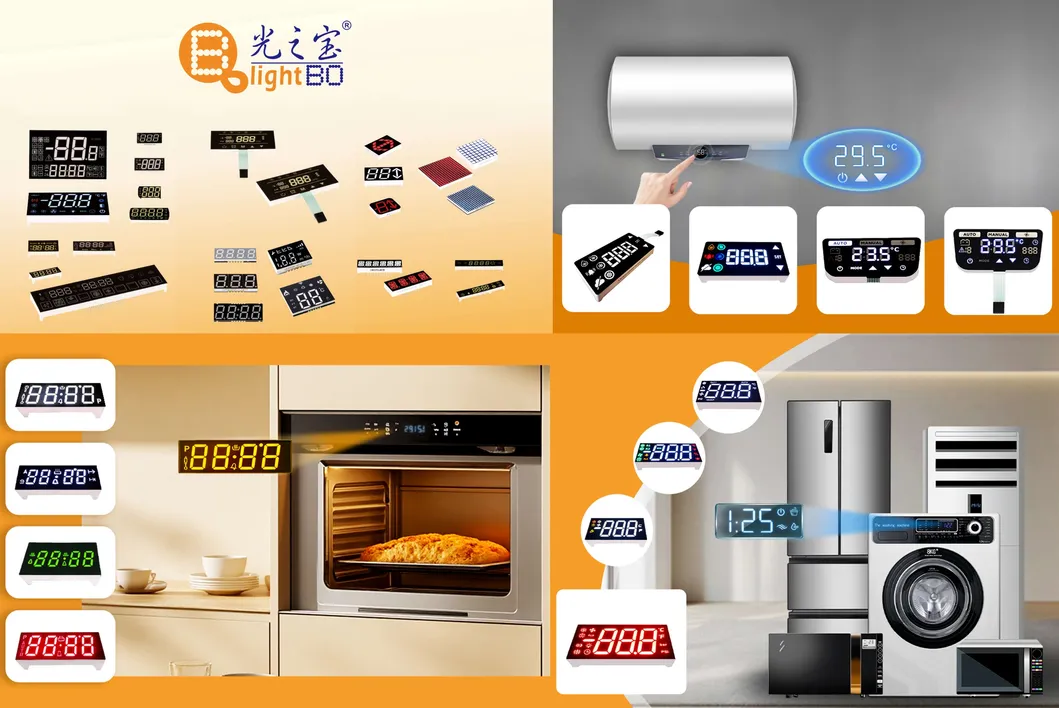

         Широко используется для контроллеров температуры и цифровых индикаторов, бытовой техники, приборных панелей и т. д.

7-сегментный светодиодный дисплей, индивидуальный светодиодный дисплей, цифровой светодиодный дисплей, точечно-матричный светодиодный дисплей, широко используется для бытовой техники, индикаторов температуры, индикаторов влажности, контроллеров холодильников, индикаторов термостатов, управления отоплением и охлаждением и т. д.


FAQ (Часто задаваемые вопросы)

В1 Вы торговая компания или производитель?
О: Мы являемся оригинальным производителем с более чем 20-летним опытом работы в области оптоэлектронных светодиодных дисплеев.
В2 Какова ваша основная продукция
О: Наша основная продукция включает в себя 7-сегментный светодиодный дисплей, SMD светодиодный дисплей, точечно-матричный светодиодный дисплей, стрелочный светодиодный дисплей, светодиодный дисплей индивидуального дизайна, светодиодную световую панель, сквозные светодиоды, SMD светодиоды, светодиодные подсветки и т. д.
В3 Каков ваш MOQ?
О: Наш MOQ составляет 1000 шт., мы также можем принять заказы образцов и небольшие заказы с количеством меньше, чем наш MOQ.
В4 Перед размещением заказа, могу ли я получить несколько образцов для тестирования?
О: Да. Мы можем предоставить 5-10 бесплатных образцов для вашего тестирования, но стоимость перевозки будет нести клиент.
В5 Как долго длится ваше время доставки?
О: Срок поставки: около 10-20 дней; В зависимости от количества заказа и сырья. Если у вас срочный заказ, и у нас есть сырье на складе,
мы можем скорректировать наш производственный план, чтобы подготовить его в течение 7-10 дней.
В6 Каковы ваши условия оплаты?
О: Мы принимаем банковский перевод, T/T, Western Union и Paypal с небольшой суммой. Детали способов оплаты могут быть согласованы.
В7 Можете ли вы указать мне цены FOB?
О: Да. Мы можем указать вам цены на основе условий поставки EXW, FOB, CIF, DDP.
В8 Как я могу получить ваш каталог и прайс-лист?
О: Да. Пожалуйста, сообщите нам свой адрес электронной почты или свяжитесь с нами напрямую с веб-сайта, чтобы получить наш каталог и прайс-лист.
В9 Могу ли я договориться о ценах?
О: Да, мы можем рассмотреть скидки для оптовых заказов.
В10  Сколько будут стоить расходы на доставку?
О: Это зависит от размера вашей посылки и способа доставки.
Мы предложим вам плату по вашему запросу.
В11 Можете ли вы изготавливать изделия по индивидуальному дизайну
О: Да, доступны услуги OEM&ODM. Мы можем настроить размеры, цвет светодиодов и функциональные значки в соответствии с вашими требованиями.
В12 Если я отправлю свой дизайн,  можете ли вы сделать его только для меня и не показывать его никому другому
О: Да,  мы не будем показывать его или продавать другим без вашего разрешения.
В13 Каково будет время выполнения образцов для индивидуальных продуктов
О: Время выполнения образцов составит около 20-25 рабочих дней после получения стоимости пресс-формы и утверждения чертежа пресс-формы от клиентов.
В14 Какие способы доставки?
 О: Обычно мы отправляем товары DHL, FEDEX, UPS, EMS, ПО ВОЗДУХУ, ПО МОРЮ и т. д., также вы можете выбрать другой способ, который лучше всего подходит для вас.

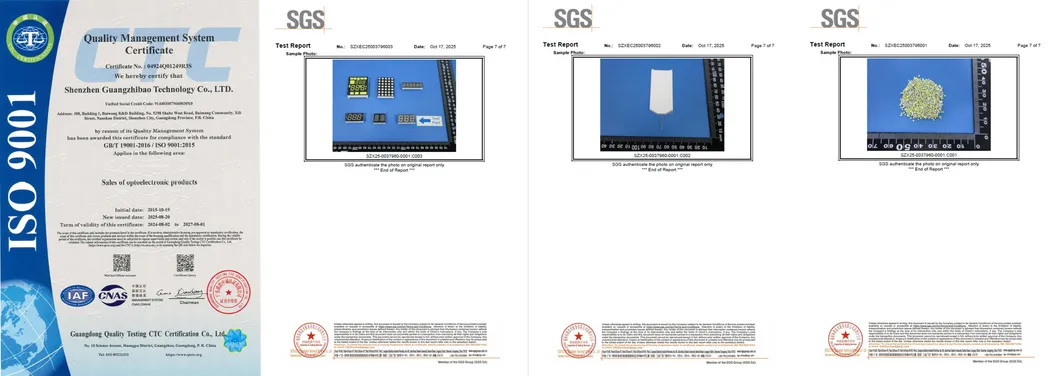

В15 Как вы обеспечиваете качество своей продукции?
О: Мы являемся сертифицированными производителями по системе менеджмента качества ISO 9001 с более чем 20-летним опытом, мы проводим дважды 100% процентное тестирование всей нашей продукции перед отправкой.
