5-значный 7 мм 7-сегментный светодиодный дисплей Общий анод Ультра яркий белый для преобразователя частоты

5-значный 7-мм 7-сегментный светодиодный дисплей с общим анодом, ультраяркий белый, для преобразователя частоты

Описание продукта

Обзор продукта

5-значный 7-сегментный светодиодный дисплей Light-Bo с высотой символов 0,28 дюйма (7 мм) и ультраярким белым свечением разработан для точности в устройствах с ограниченным пространством. Благодаря компактным внешним размерам (38,6 × 10,2 × 8 мм) и высококонтрастному дизайну — белые сегменты на черной поверхности — он обеспечивает исключительную световую отдачу (120–160 мкд), сохраняя при этом низкое энергопотребление. Этот дисплей, сконфигурированный как общий анод, сочетает в себе стабильную производительность, простоту сборки и соответствие требованиям RoHS, что делает его идеальным для приборных панелей, бытовой техники, цифровых индикаторов, светодиодных дисплеев часов и телевизионных приставок.

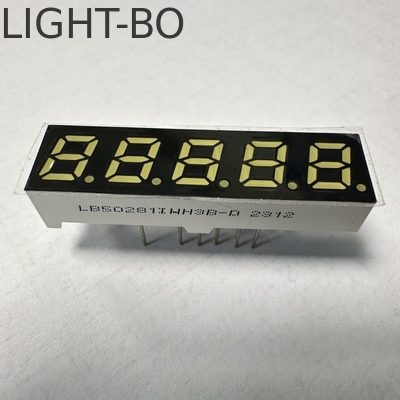

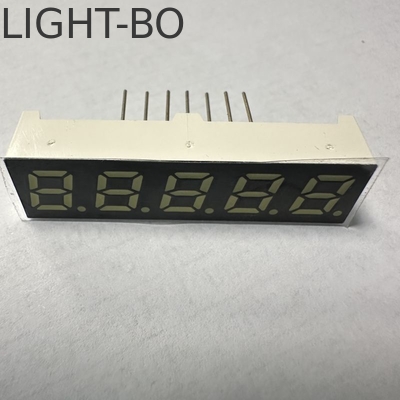

Изображение продукта

Основные характеристики

5-значный компактный дизайн:Высота символов 0,28 дюйма (7 мм) и размеры 38,6 × 10,2 × 8 мм обеспечивают достаточно места для расширенного отображения чисел (например, временных меток, кодов) без излишнего занимаемого пространства — идеально подходит для телевизионных приставок и светодиодных часов.

Ультраяркое белое свечение:Яркий белый свет с интенсивностью 120–160 мкд обеспечивает высокую видимость как в ярких, так и в тусклых условиях, с равномерным освещением всех 5 цифр для четкого качества отображения.

Высококонтрастная эстетика:Белые сегменты на черной поверхности улучшают читаемость, обеспечивая четкое выделение цифр — критически важно для приборных панелей и бытовой техники, используемой в различных условиях освещения.

Энергоэффективность:Низкое прямое напряжение (2,8–3,2 В/светодиод) и оптимизированный ток (5–10 мА/светодиод) минимизируют энергопотребление в сочетании со стабильной производительностью для долгосрочной надежности.

Простая интеграция:Конфигурация общего анода, совместимость с микросхемами и простая сборка упрощают установку на печатные платы, снижая сложность производства.

Долговечность и соответствие требованиям:Длительный срок службы, соответствие требованиям RoHS и устойчивость к износу обеспечивают безопасность и надежность в бытовых и промышленных применениях.

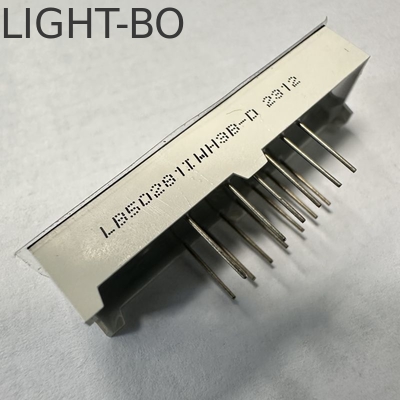

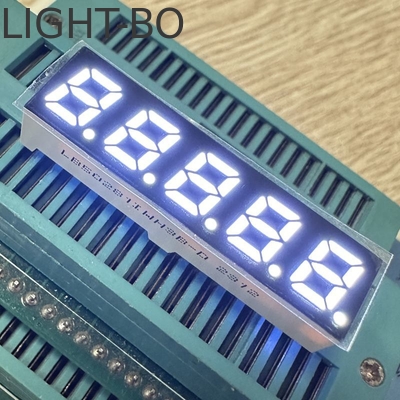

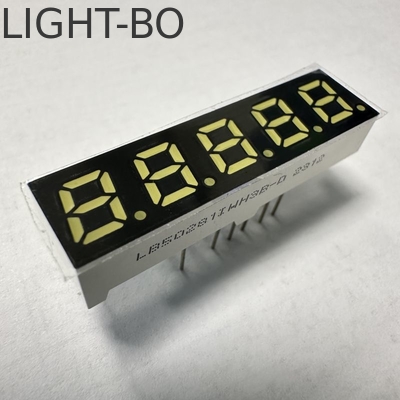

Детальное изображение

Технические характеристики

Применение

Идеально подходит для:

Приборных панелей и многозначных индикаторов

Бытовой техники (компактные цифровые дисплеи)

Цифровых индикаторов и светодиодных дисплеев часов

Телевизионных приставок и электронных устройств, требующих 5-значного отображения

• Абсолютные максимальные значения (Ta=25°C)

  Параметр	Символ	Значения	Единица измерения
  Прямой ток (на кристалл)	Ipm	20	мА
  Обратное напряжение (на кристалл)	Vr	5	В
  Рассеиваемая мощность (на кристалл)	Pm	80	мВт
  Диапазон рабочих температур	Topr	-40~+85	ºC
  Диапазон температур хранения	Tstg	-40~+85	ºC
  Температура пайки (≤3 секунды)	Th	260	ºC

  Код: Желто-зеленый - J

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	30		40	мкд
  Ширина спектра на половине значения	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	569		574	нм



  Код: Янтарный/Желтый -Y

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,5	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	60		80	мкд
  Ширина спектра на половине значения	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	585		595	нм



  Код: Оранжевый -F

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,4	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	60		80	мкд
  Ширина спектра на половине значения	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	600		605	нм



  Код: Суперяркий красный -R

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	50		60	мкд
  Ширина спектра на половине значения	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	630		635	нм



  Код: Ультраяркий красный -UR

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	1,8		2,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	80		100	мкд
  Ширина спектра на половине значения	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	625		635	нм



  Код: Чистый зеленый -G

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,6		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	120		180	мкд
  Ширина спектра на половине значения	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	515		525	нм


  Код: Ультраяркий синий -BH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	120		140	мкд
  Ширина спектра на половине значения	△λ	If=10 мА		20		нм
  Длина волны	Dλ	If=10 мА	460		465	нм

•

• Код: Ультраяркий белый -WH

  Параметр	Символ	Условие	Мин	Тип	Макс	Единица измерения
  Прямое напряжение	Vf	If=10 мА	2,8		3,2	В
  Обратное напряжение	Vr	Ir=10 мкА	5			В
  Световая отдача	Iv	If=10 мА	120		140	мкд
  Цветовая температура светодиода	K	If=10 мА	5500	20	6800	K
  Хроматические координаты	X/Y	If=10 мА	0,29,0,32		0,30,0,33	нм

•

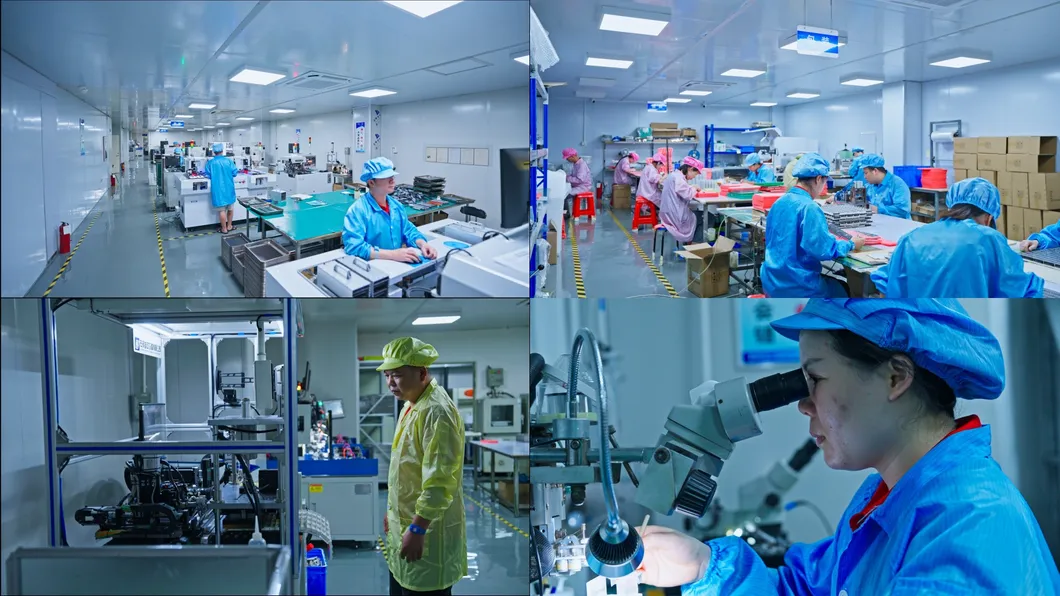

    Shenzhen Guangzhibao Technology Co., Ltd. (Бренд: Light-Bo) основана в 2006 году, компания, объединяющая исследования и разработки, производство и продажу оптоэлектроники LED Displays. Компания, сертифицированная по системе менеджмента качества ISO 9001 2015. С более чем 15-летним опытом OEM и ODM.
    LightBo стремится предоставлять высококачественные и недорогие индивидуальные решения, чтобы помочь клиентам снизить затраты и повысить конкурентоспособность.

7-сегментный светодиодный дисплей, индивидуальный светодиодный дисплей, цифровой светодиодный дисплей, точечно-матричный светодиодный дисплей,широко используется для бытовой техники, индикаторов температуры, индикаторов влажности, контроллеров холодильников, индикаторов термостатов, управления отоплением и охлаждением и так далее.

FAQ (Часто задаваемые вопросы)
Q1 Вы торговая компания или производитель?
A: Мы являемся оригинальным производителем с более чем 20-летним опытом работы в области оптоэлектронных светодиодных дисплеев.
Q2 Какова ваша основная продукция?
A: Наша основная продукция включает в себя 7-сегментный светодиодный дисплей, SMD LED Display, точечно-матричный светодиодный дисплей, стрелочный светодиодный дисплей, светодиодный дисплей Custom Design, светодиодную световую полосу, сквозной светодиод, SMD светодиоды, светодиодные подсветки и так далее.
Q3 Каков ваш MOQ?
A: Наш MOQ составляет 1000 шт., мы также можем принять заказы образцов и небольшие заказы с количеством меньше нашего MOQ.
Q4 Перед размещением заказа, могу ли я получить несколько образцов для тестирования?
A: Да. Мы можем предоставить 5-10 бесплатных образцов для вашего тестирования, но стоимость перевозки будет нести клиент.
Q5 Как долго длится ваше время доставки?
A: Срок доставки: около 10-20 дней; В зависимости от количества заказа и сырья. Если у вас срочный заказ, и у нас есть сырье на складе,
мы можем скорректировать наш производственный план, чтобы подготовить его в течение 7-10 дней.
Q6 Каковы ваши условия оплаты?
A: Мы принимаем банковский перевод, T/T, Western Union и Paypal с небольшой суммой. Детали способов оплаты могут быть предметом переговоров.
Q7 Можете ли вы указать мне цены FOB?
A: Да. Мы можем указать вам цены на основе условий поставки EXW, FOB, CIF, DDP.
Q8 Как я могу получить ваш каталог и прайс-лист?
A: Да. Пожалуйста, сообщите нам свой адрес электронной почты или свяжитесь с нами с веб-сайта напрямую, чтобы получить наш каталог и прайс-лист.
Q9 Могу ли я договориться о ценах?
A: Да, мы можем рассмотреть скидки для оптовых заказов.
Q10 Сколько будет стоить доставка?
A: Это зависит от размера вашей посылки и способа доставки.
Мы предложим вам плату по вашему запросу.
Q11 Можете ли вы изготавливать изделия по индивидуальному дизайну?
A: Да, доступны услуги OEM и ODM. Мы можем настроить размеры, цвет светодиодов и функциональные значки в соответствии с вашими требованиями.
Q12 Если я отправлю свой дизайн, можете ли вы сделать его только для меня и не показывать его никому другому?
A: Да, мы не будем показывать его или продавать другим без вашего разрешения.
Q13 Каково будет время выполнения образцов для индивидуальных продуктов?
A: Время выполнения образцов составит около 20-25 рабочих дней после получения стоимости пресс-формы и утверждения чертежа пресс-формы от клиентов.
Q14 Какие способы доставки?
A: Мы обычно отправляем товары DHL, FEDEX, UPS, EMS, BY AIR, BY SEA и т. д., также вы можете выбрать другой способ, который лучше всего подходит для вас.
Q15 Как вы обеспечиваете качество своей продукции?

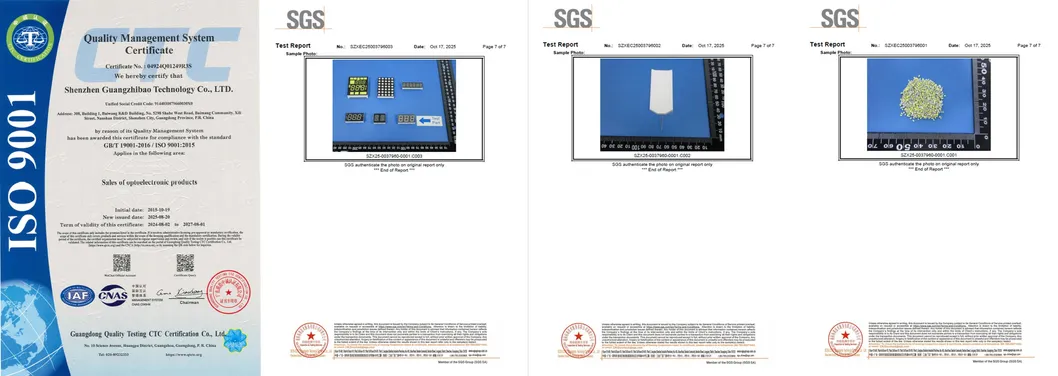

A: Мы являемся сертифицированными производителями по системе менеджмента качества ISO 9001 с более чем 20-летним опытом, мы проводим двойное 100% тестирование всей нашей продукции перед отправкой.
